Was ist ein LC Patchkabel?

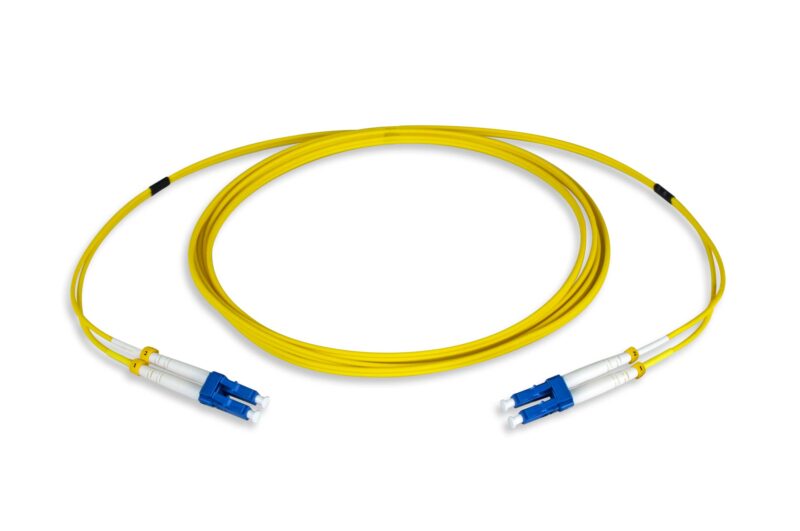

Ein LC Patchkabel ist ein Glasfaserkabel, das an beiden Enden mit LC-Steckverbindern ausgestattet ist. Der Name „LC“ steht für Lucent Connector, benannt nach dem Unternehmen Lucent Technologies, das diesen Stecker entwickelt hat. LC-Stecker sind besonders kompakt und eignen sich für hochdichte Netzwerkumgebungen.

Aufbau eines LC Patchkabels

LC-Stecker

Der LC-Stecker zeichnet sich durch seine kleine Bauform aus und nutzt einen 1,25 mm Ferrule, was ihn ideal für enge Patchfelder macht.

Kabeltyp (Simplex/Duplex)

• Simplex: Eine Faser, nur für unidirektionale Übertragung.
• Duplex: Zwei Fasern, für bidirektionale Kommunikation.

Fasertyp (Singlemode/Multimode)

• Singlemode: Für große Entfernungen und hohe Bandbreiten, typischerweise gelbes Kabel.

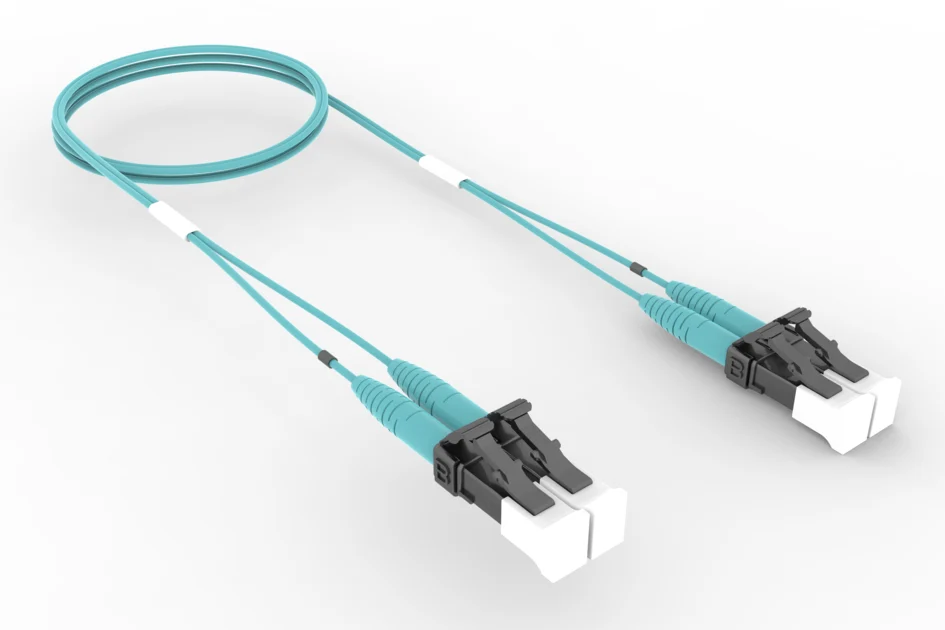

• Multimode: Für kürzere Strecken, meist orange oder türkis.

Funktionsweise von LC Patchkabeln

LC Patchkabel übertragen Daten über Glasfasern mittels Lichtimpulsen. Im Vergleich zu Kupferkabeln sind sie weniger anfällig für elektromagnetische Störungen und ermöglichen höhere Übertragungsraten über größere Entfernungen.

Typische Einsatzbereiche

Rechenzentren

Wegen ihrer kompakten Steckerform sind LC Patchkabel Standard in Serverräumen.

Telekommunikation

Sie werden in Backbone-Verbindungen und Glasfasernetzen eingesetzt.

Industrie und Forschung

Ideal für datenintensive Messsysteme und vernetzte Anlagen.

Vorteile eines LC Patchkabels

Kompakte Bauweise

Perfekt für dichte Patchpanels.

Hohe Übertragungsraten

Geeignet für Gigabit- und sogar Terabit-Netzwerke.

Einfache Installation

Durch die Push-Pull-Mechanik lässt sich der Stecker leicht handhaben.

Verschiedene Typen von LC Patchkabeln

LC-LC Patchkabel

Beide Enden mit LC-Steckern, gängig für direkte Glasfaserverbindungen.

LC-SC Patchkabel

LC-Stecker auf der einen, SC-Stecker auf der anderen Seite.

LC-ST Patchkabel

Für ältere Netzwerktechnik mit ST-Steckern.

Farbcodierungen

Farbige Kabelmäntel helfen bei der Unterscheidung von Fasertypen und Netzwerken.

Technische Spezifikationen

Einfügedämpfung

Gibt den Signalverlust beim Einstecken an, typischerweise <0,3 dB.

Rückflussdämpfung

Maß für die Reflexion im Kabel, wichtig für Signalqualität.

Kabeldurchmesser

Standardmäßig 2 mm oder 3 mm.

Auswahl des richtigen LC Patchkabels

Achten Sie auf Faserart, Steckerkompatibilität, Länge, und Qualitätsstandards (z. B. OS2 für Singlemode, OM3/OM4 für Multimode).

Installation und Handhabung

Richtige Verlegung

Keine engen Knicke, Kabelwege planen.

Biegeradien beachten

Mindestens 30 mm bei Singlemode, um Signalverluste zu vermeiden.

Reinigung und Wartung

Steckflächen regelmäßig mit speziellen Reinigungsstiften säubern.

Häufige Fehler und deren Vermeidung

• Knicke und Brüche: Entstehen durch unsachgemäße Verlegung.
• Verschmutzte Steckverbinder: Können den Signalfluss stark beeinträchtigen.

Lebensdauer und Haltbarkeit

Mit korrekter Handhabung halten LC Patchkabel viele Jahre, selbst bei häufiger Nutzung.

Preisfaktoren

Die Kosten hängen von der Faserqualität, der Kabellänge und den Steckertypen ab.

Zukunft von LC Patchkabeln

Mit wachsender Bandbreiten-Nachfrage werden LC Patchkabel weiter optimiert – kleinere Stecker, bessere Materialien und höhere Datenraten.

Fazit

LC Patchkabel sind unverzichtbar in modernen Netzwerken. Ihre kompakte Bauform, hohe Leistungsfähigkeit und Vielseitigkeit machen sie zur ersten Wahl für viele Anwendungen – von Rechenzentren bis zur Telekommunikation.

FAQs

1. Was bedeutet LC bei Patchkabeln?

LC steht für „Lucent Connector“, einen kompakten Glasfasersteckertyp.

2. Wofür wird ein LC Patchkabel verwendet?

Für die Verbindung von Glasfaserkomponenten in Netzwerken.

3. Gibt es LC Patchkabel nur als Duplex?

Nein, es gibt sie auch als Simplex-Ausführung.

4. Welche Farbe hat ein Singlemode LC Patchkabel?

Meist gelb, um es von Multimode zu unterscheiden.

5. Wie reinige ich ein LC Patchkabel richtig?

Mit speziellen Glasfaser-Reinigungswerkzeugen, niemals mit trockenen Tüchern.
