Trong thế giới sản xuất chế tạo, không có một máy móc hay quy trình nào có thể tạo ra một chi tiết hoàn hảo tuyệt đối 100% so với bản vẽ thiết kế. Luôn tồn tại những sai lệch nhỏ do nhiệt độ, độ mòn dao, hay độ rơ của máy. Chính vì vậy, khái niệm Dung sai ra đời như một ngôn ngữ chung để kiểm soát những sai lệch đó, đảm bảo các bộ phận có thể lắp ráp và hoạt động trơn tru với nhau.
Bài viết này sẽ phân tích chi tiết về bản chất của dung sai, các tiêu chuẩn đo lường và lý do tại sao nó lại là yếu tố sống còn trong gia công cơ khí.

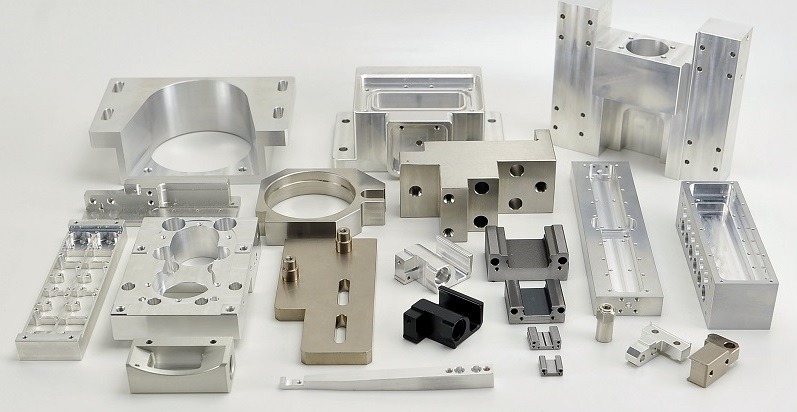

Dung sai trong gia công cơ khí là gì?
Dung sai gia công cơ khí được định nghĩa là phạm vi sai lệch cho phép của một kích thước hoặc đặc tính hình học của chi tiết máy. Nói cách khác, đó là hiệu số giữa kích thước giới hạn lớn nhất và kích thước giới hạn nhỏ nhất.
Giả sử bạn thiết kế một trục có đường kính danh nghĩa là 20 mm. Trong thực tế, bạn cho phép trục này có thể lớn hơn một chút hoặc nhỏ hơn một chút nhưng vẫn sử dụng được. Nếu bạn đặt dung sai là 0.05mm:
• Kích thước giới hạn trên: 20.05 mm
• Kích thước giới hạn dưới: 19.95 mm
• Trị số dung sai: 20.05 - 19.95 = 0.1 mm
Bất kỳ chi tiết nào nằm trong khoảng từ $19.95$ đến $20.05 mm$ đều được coi là đạt yêu cầu. Những chi tiết nằm ngoài khoảng này sẽ bị coi là phế phẩm.
Các loại dung sai phổ biến trong kỹ thuật
Dung sai không chỉ dừng lại ở kích thước (dài, rộng, cao) mà còn bao gồm các sai lệch về hình dáng và vị trí tương quan.
1. Dung sai kích thước
Đây là loại phổ biến nhất, quy định độ lệch cho phép của các thông số đo lường tuyến tính như chiều dài, đường kính, độ dày.
2. Dung sai hình học
Dung sai hình học kiểm soát độ chuẩn xác về hình dáng của chi tiết, bao gồm:
• Độ thẳng: Kiểm soát độ thẳng của một trục hoặc đường.
• Độ phẳng: Đảm bảo bề mặt không bị lồi lõm quá mức cho phép.
• Độ tròn: Kiểm soát sai lệch so với hình tròn lý tưởng.
• Độ trụ: Kết hợp giữa độ tròn và độ thẳng dọc trục.
3. Dung sai vị trí
Loại này quy định sự tương quan giữa các bề mặt hoặc bộ phận với nhau:
• Độ song song: Giữa hai bề mặt hoặc hai trục.
• Độ vuông góc: Giữa bề mặt và mặt chuẩn.
• Độ đồng tâm: Khi hai hoặc nhiều chi tiết tròn xoay phải có chung một tâm trục.
Tại sao dung sai lại cực kỳ quan trọng?
Dung sai không đơn thuần là một con số trên bản vẽ; nó ảnh hưởng trực tiếp đến toàn bộ chuỗi cung ứng sản xuất.
- Đảm bảo tính lắp lẫn
Đây là ý nghĩa quan trọng nhất của dung sai trong sản xuất hiện đại. Hãy tưởng tượng bạn mua một chiếc bu-lông ở Mỹ và một chiếc đai ốc ở Nhật Bản. Nếu cả hai đều được sản xuất theo cùng một tiêu chuẩn dung sai, chúng chắc chắn sẽ vặn khớp được với nhau. Dung sai cho phép sản xuất hàng loạt các linh kiện rời rạc tại nhiều nơi khác nhau mà vẫn đảm bảo lắp ráp hoàn chỉnh thành sản phẩm cuối cùng.
- Quyết định chức năng và tuổi thọ của sản phẩm
Mỗi mối ghép trong máy móc đều có yêu cầu riêng:
• Mối ghép lỏng: Cần có khe hở (clearance) để các chi tiết chuyển động tương đối với nhau (ví dụ: piston trong xi lanh). Nếu dung sai quá chặt, máy sẽ bị bó cứng.
• Mối ghép chặt: Cần độ dôi (interference) để giữ cố định các chi tiết bằng lực ma sát (ví dụ: vòng bi ép vào trục). Nếu dung sai quá lỏng, chi tiết sẽ bị trượt, gây rung động và hỏng hóc.
- Tối ưu hóa chi phí sản xuất
Có một nguyên tắc bất biến trong cơ khí: "Dung sai càng chặt, giá thành càng cao".
• Khi yêu cầu dung sai cực nhỏ (0.001 mm), bạn cần máy CNC đời mới nhất, dao cắt đắt tiền, môi trường phòng lạnh kiểm soát nhiệt độ và nhân công trình độ cao.
• Ngược lại, nếu một chi tiết không đòi hỏi độ chính xác cao (như chân bàn, ghế), việc đặt dung sai quá chặt sẽ gây lãng phí nguồn lực vô ích.
• Người kỹ sư giỏi là người thiết kế dung sai "vừa đủ" để đảm bảo chức năng nhưng vẫn giữ giá thành cạnh tranh.
- Giảm thiểu tỉ lệ phế phẩm
Việc xác định dung sai hợp lý giúp xưởng gia công biết được giới hạn an toàn. Nó giúp hệ thống QC (Kiểm soát chất lượng) dễ dàng phân loại sản phẩm đạt và không đạt, từ đó điều chỉnh quy trình máy móc trước khi sai lệch trở nên quá lớn.
Các hệ thống tiêu chuẩn dung sai quốc tế
Để các quốc gia có thể giao thương và sản xuất chung, các hệ thống tiêu chuẩn đã được thiết lập:
• ISO (International Organization for Standardization): Hệ thống tiêu chuẩn quốc tế phổ biến nhất tại Việt Nam và châu Âu. Hệ thống này sử dụng các ký hiệu như $H7/g6$ để quy định kiểu lắp ghép.
• ANSI/ASME: Tiêu chuẩn của Mỹ, thường sử dụng đơn vị Inch và hệ thống ký hiệu GD&T đặc thù.
• JIS: Tiêu chuẩn công nghiệp Nhật Bản, có nhiều nét tương đồng với ISO nhưng có những quy định riêng cho thị trường nội địa Nhật.
Mối quan hệ giữa Dung sai và Độ bóng bề mặt
Dung sai kích thước và độ nhám (độ bóng) bề mặt luôn đi đôi với nhau. Một chi tiết có dung sai 0.01 mm không thể có bề mặt thô ráp như mới đúc xong. Bề mặt càng mịn thì việc đo lường và đạt được dung sai nhỏ càng dễ dàng và chính xác hơn. Thông thường, các bước gia công tinh như mài hoặc đánh bóng là bắt buộc khi yêu cầu dung sai ở mức mu m.
Kết luận
Dung sai là cầu nối giữa lý tưởng thiết kế và thực tế sản xuất. Hiểu rõ về dung sai không chỉ giúp tạo ra những sản phẩm chất lượng, hoạt động bền bỉ mà còn giúp doanh nghiệp tối ưu hóa quy trình, giảm thiểu chi phí và nâng cao năng lực cạnh tranh trên thị trường quốc tế.
Trong kỷ nguyên sản xuất thông minh, việc kiểm soát dung sai không còn chỉ bằng thước cặp hay panme thủ công, mà đã chuyển sang các hệ thống cảm biến laser và máy đo CMM tự động, đưa độ chính xác cơ khí lên những tầm cao mới.
