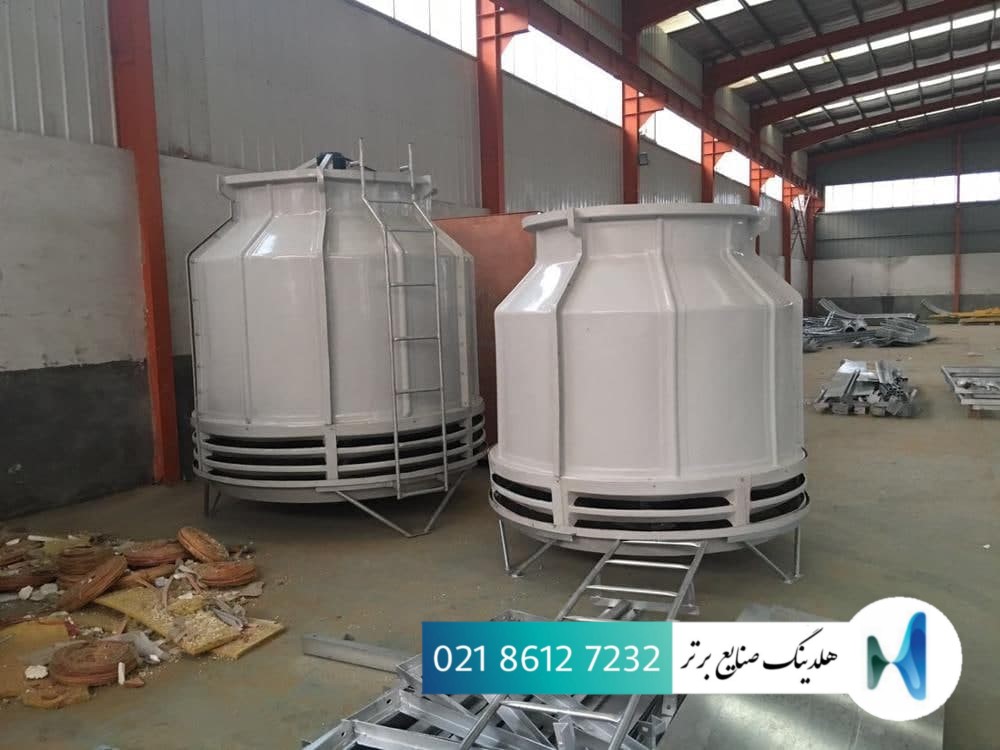

فن برج خنک کننده فایبرگلاس
فن های محوری تجهیزات پیش نویس القایی در عرشه بالایی واحد نصب شده اند و تأثیر صدای فن را بر روی همسایگان مجاور به حداقل می رساند و با واحدهایی که در شرایط یخ زدگی کار می کنند حداکثر محافظت را در برابر یخ زدگی فن فراهم می کند. استفاده از مواد مقاوم در برابر خوردگی عمر طولانی را تضمین می کند و نیازهای تعمیر و نگهداری برای اجزای انتقال هوا را به حداقل می رساند.
پیش نویس اجباری
فن ها در قسمت ورودی هوا در پایه برج خنک کننده فایبرگلاس اجباری قرار دارند و دسترسی آسان را برای تعمیر و نگهداری و سرویس های معمول تسهیل می کنند. علاوه بر این، قرار گرفتن این اجزا در جریان هوای ورودی خشک، با جداسازی آنها از هوای تخلیه اشباع، عمر اجزا را افزایش می دهد.
محدوده ظرفیت
ظرفیت های محصول بر حسب تن اسمی نامیده می شود. یک تن برج خنک کننده فایبرگلاس اسمی به عنوان توانایی خنک کردن 3 GPM (0.19 lps) آب از دمای آب ورودی 95 درجه فارنهایت (35.0 درجه سانتیگراد) تا دمای آب خروجی 85 درجه فارنهایت (29.4 درجه سانتیگراد) در دمای خروجی آب 78 درجه فارنهایت (25.6 درجه سانتیگراد) در ورودی مرطوب تعریف می شود. دمای لامپ شرایط اسمی نمونه ای از طراحی های معمولی HVAC در اکثر نقاط کشور است، اما برای همه پروژه ها اعمال نمی شود. BAC نرم افزار انتخابی را برای ارزیابی عملکرد یک برج خنک کننده فایبرگلاس در بسیاری از شرایط ارائه می دهد.
حداکثر دمای ورودی آب
شرایط معمولی HVAC نیاز به دمای ورودی آب تقریباً 95 درجه فارنهایت (35.0 درجه سانتیگراد) دارد. همه برج خنک کننده فایبرگلاس BAC با مواد پرکننده استاندارد قادر به تحمل دمای حداقل 120 درجه فارنهایت (48.9 درجه سانتیگراد) هستند. برای کاربردهایی که دمای آب ورودی بیش از 120 درجه فارنهایت (48.9 درجه سانتیگراد) است، مواد پرکننده جایگزین موجود است و ممکن است برای پروژه شما مورد نیاز باشد.
برج خنک کننده فایبرگلاس خشک
عموماً عملکرد برج خنک کننده فایبرگلاس خشک با یک سامانه بسته بدین شکل است که آب گرم ورودی با ورود به بخش کویل فین دار(فین پره هایی در سطح خارجی کویل جهت افزایش سطح تبادل حرارت می باشد) در قسمت داخلی در تماس با یک سطح ویژه معین لوله های فلزی (عموماً مس و استیل) قرار می گیرد. در سوی دیگر کویل در برج خنک کننده فایبرگلاس ، هوای مکش شده توسط فن یا پروانه با جریان القایی قرار دارد.
گرمای هدایت شده از آب گرم ورودی در این نوع خنک کن مدار بسته ابتدا به سطح خارجی کویل نفوذ می کند و سپس بعد از فرآیند نفوذ حرارتی بین آب و سطح خارجی کویل، هوا در تماس با کویل قرارگرفته و در این قسمت از برج خنک کننده فایبرگلاس شاهد یک هدایت حرارتی بین سطح خارجی کویل و جریان هوا می باشیم. بعد از هدایت گرما از سطح خارجی کویل برودتی به هوای محیط بیرون در این نوع برج خنک کننده فایبرگلاس ، آب بدون هیچ گونه تبخیر و هدررفتی خنک خواهد شد. عملکرد این مدل سردکن مدار بسته بسیار مشابه با کندانسور هوایی یا هوا خنک می باشد.
برج خنک کننده فایبرگلاس مرطوب:
عموماً عملکرد برج خنک کننده فایبرگلاس مرطوب با یک سامانه باز بدین شکل است که آب ورودی گرم (Inlet Hot Water) وارد یک سری اسپری نازل ثابت و یا آب پخش کن چرخشی(Sprinkler) می گردد. آب گرم خروجی از نازل یا آب پخش کن بر روی سطوح خنک کننده (Packing Media) پاشش می کند. جریان آب پس از جریان یافتن بر روی سطوح تبادل حرارت پکینگ در تماس با جریان القایی هوایی قرار می گیرد و طی این فرآیند در اثر برخورد قطرات آب و جریان هوای القایی ، آب با درصد کمی تبخیر خنک تر می شود و گرمای دفع شده از آب به صورت بخارات(رطوبت) وارد هوای خشک ورودی می شود و پس از این فرآیند، هوای اشباع شده (Saturated Air) از برج خنک کننده فایبرگلاس خارج می شود.
آب سرد خروجی برج خنک کننده فایبرگلاس (Outlet Cold Water) نیز پس از گذر از سطوح خنک کن در قسمت تشتک یا Basin تجمیع می گردد و توسط پمپ سیرکولاتور به منظور خنک کردن به تجهیزات گرمازا هدایت می گردد. این چرخه به صورت دائم تکرار می شود و درنتیجه آن آب گرم خروجی منابع حرارتی به صورت مجدد وارد چرخه صنعتی می گردد. در واقع به صورت خلاصه این طور می شود بیان کرد که عملکرد یک برج خنک کننده فایبرگلاس مرطوب بر پایه ایجاد رطوبت در هوا، تبخیر آب و در نتیجه خنک تر شدن آب با درصدی پرت می باشد.
